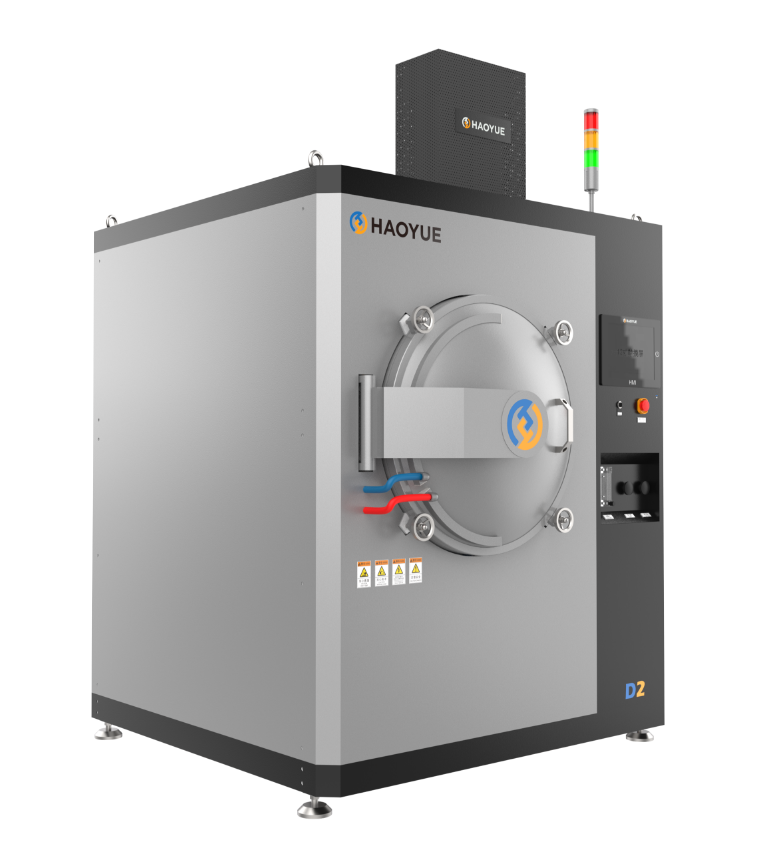

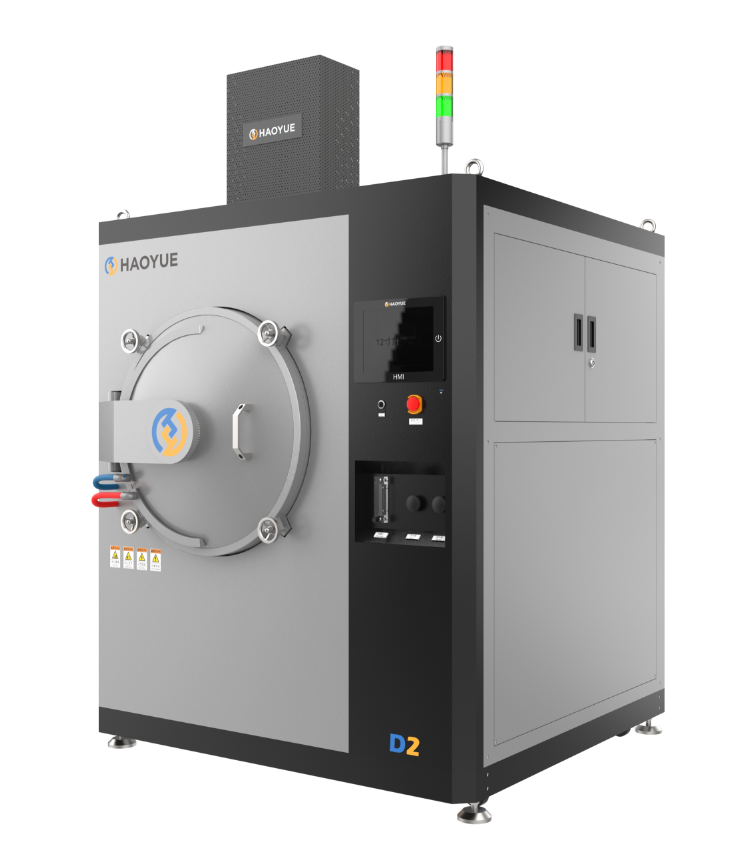

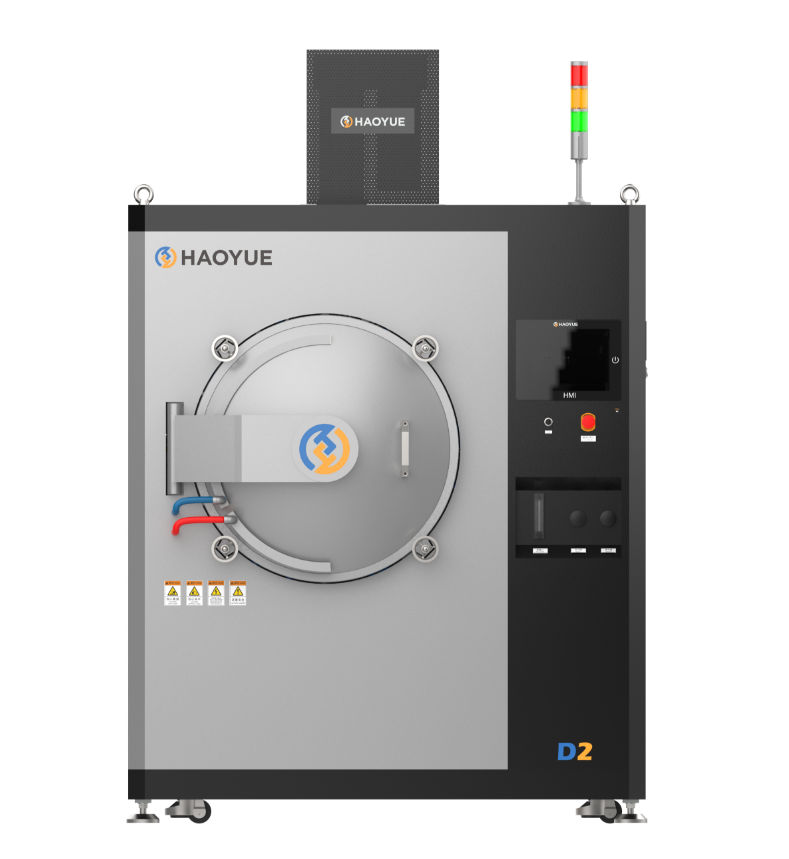

D2GR20-真空擴散焊爐

簡要描述：真空擴散焊爐是在真空（或其它氣氛）條件下將材料內原子擴散焊成型的成套設備，主要采用石墨電阻加熱，擴散焊焊接應用廣泛，可以完成不同種類金屬材料與金屬材料之間的擴散焊接、也可以完成不同種類金屬材料與陶瓷類材料、非金屬類材料之間的擴散焊接。

更新日期：2025-02-11
訪問量：913

技術數據
規格
應用
主要成分
下載

一、設備基本原理與特點

1. 基本原理

擴散焊是指將工件在高溫下加壓，但不產生可見變形和相對移動的固態焊方法。擴散焊特別適合異種金屬材料、耐熱合金和陶瓷、金屬間化合物、復合材料等新材料的接合，尤其是對熔焊方法難以焊接的材料，擴散焊具有明顯的優勢，日益引起人們的重視。

2.設備特點

1) 采用臥式、側開門結構：裝、卸模具精度高，操作方便；

2) 升溫快：升溫速率1~10℃/分鐘；

3) 溫度均勻性好：平均溫度均勻性為±3℃（5點測溫，恒溫區1000℃保溫1h后檢測）；

4) 壓力精度高：采用伺服電動缸控制系統，壓力精度為±1‰；

5) 采用單溫區控制：預留兩個測溫孔，以便高溫監測使用；

6) 安全性能好：采用HMI+PLC+PID壓力傳感控制，安全可靠；

7) 密封性能好：動態壓頭均采用波紋管密封，確保不漏氣。

二、主要技術參數

編號	D2GR20
產品型號	VHDgr-20/20/30-2000
最高設計溫度（ ℃ ）	2000
加熱元件	等靜壓石墨
加熱功率（kW）	45
壓頭材質	等靜壓石墨
測溫元件	鎢錸熱電偶
升溫速率	1~10℃/min
溫度均勻性	±3℃（5點測溫，恒溫區1000℃保溫1h后檢測）
爐膛尺寸（ mm ）	200x200x300（WxHxD）
壓頭行程	100mm
壓頭開放高度	160mm
樣品尺寸（ mm ）	160x160x180（WxHxD）
壓力（噸）	5
加壓方式	上加壓，由上往下加壓
可充氣氛	氮氣/氬氣一路氣氛
冷態極限真空度（ Pa ）	6.7x10-3Pa（空爐、冷態、經凈化）
設備外形尺寸	1425mm（L）X1550mm（W）X1850mm（H）

擴散焊焊接應用廣泛，可以完成不同種類金屬材料與金屬材料之間的擴散焊接、也可以完成不同種類金屬材料與陶瓷類材料、非金屬類材料之間的擴散焊接。

擴散焊特別適用于要求真空密封，要求接頭與母材等強度，要求無變形的小零件。它是制造真空密封、耐熱、耐振和不變形接頭的唯一方法，因此在工業生產中得到廣泛的應用。在電真空設備中金屬與非金屬的焊接，切削刀具中硬質合金、陶瓷、高速鋼與碳鋼的焊接，都有采用擴散焊接的方法。
